Letecká inspekce

Vidíme, co je pod
sklem panelu.

Termovizní dron najde vadu dřív, než se projeví na výrobě – a bez jediného vyšroubovaného panelu. Vlastní technika, vlastní certifikovaný pilot.

Objednat termovizi Snímkování mimo FVE
Dron DJI Matrice 4T při termovizní inspekci fotovoltaické elektrárny
DJI Matrice 4T nad polem panelů

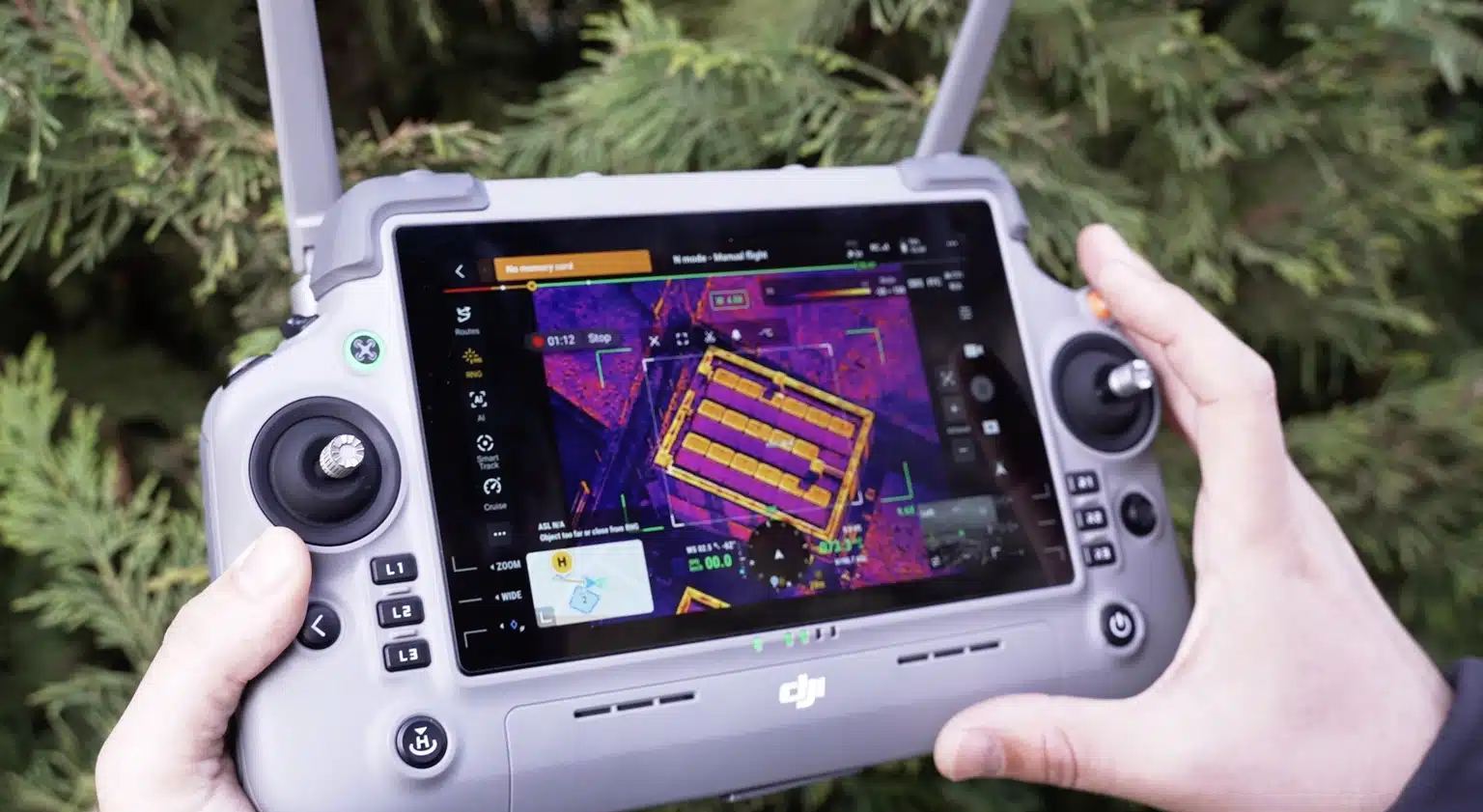

Ovladač dronu s termovizním náhledem fotovoltaické elektrárny
DJI Matrice 4T · radiometrická termokamera
Technika

DJI Matrice 4T

Profesionální termovizní dron s 4K teleobjektivem a RTK navigací. Díky centimetrové opakovatelnosti letů umíme porovnat stav elektrárny rok po roce a sledovat degradaci.

  • Termoradiometrická 640×512, citlivost < 50 mK
  • Optika4K se 112× hybridním zoomem
  • Měřenílaserový dálkoměr, přesné geometrické zaměření
  • RTKcentimetrová opakovatelnost letů
Hot-spotyBypass diodyPIDMikroprasklinyMC4 konektoryStínění
Co snímek prozradí

Teplota je nejrychlejší diagnostika, jakou u panelů máme.

Vadné místo se zahřívá. Podle toho, jak velká plocha panelu svítí v termokameře, se dá rozlišit, o jakou závadu jde – a jestli jde o riziko, nebo jen o ztrátu výkonu.

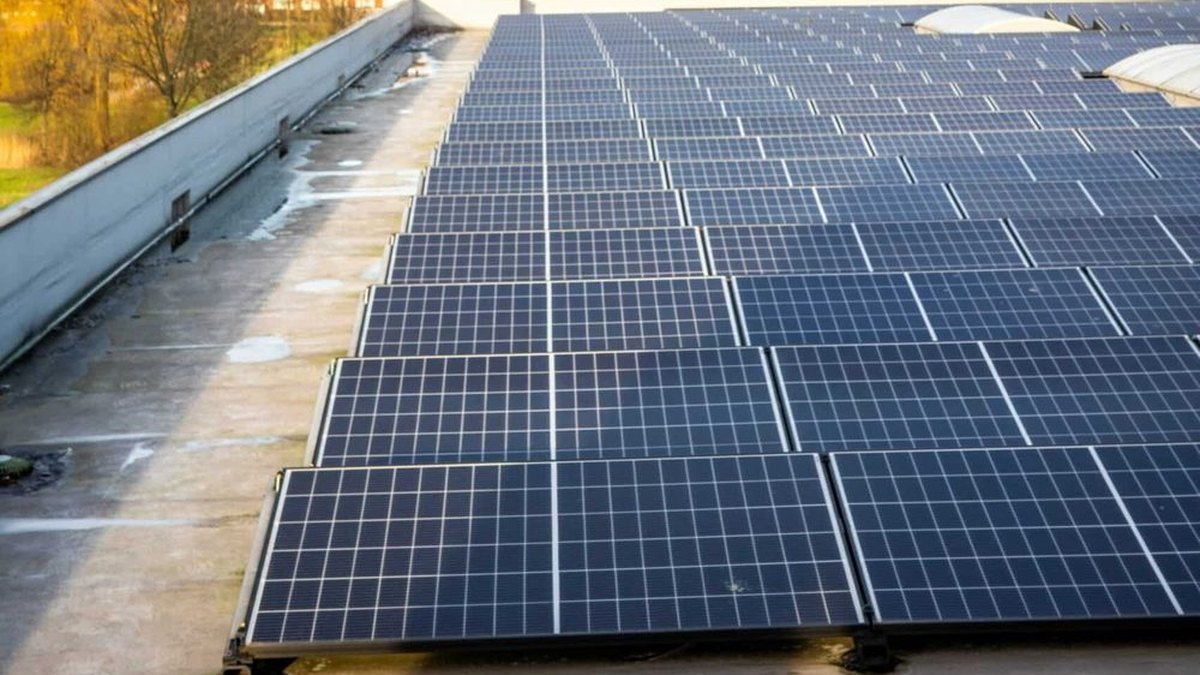

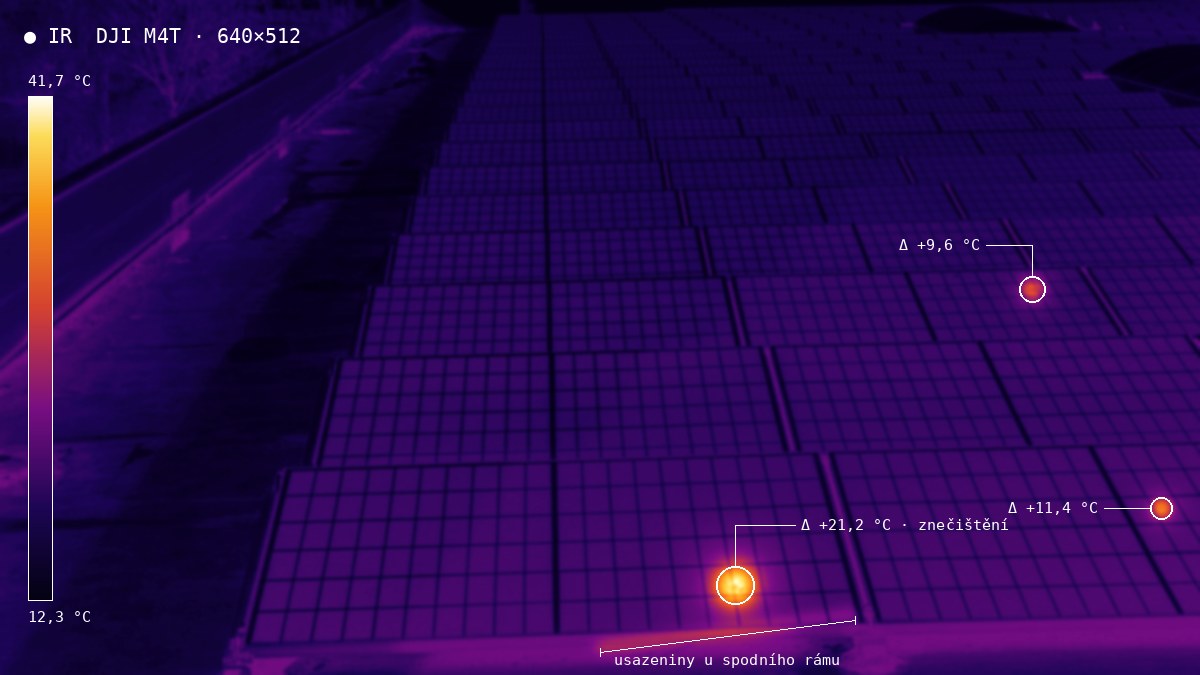

Fotovoltaické panely na střeše – běžný snímek z dronu Stejný záběr v termovizním zobrazení s vyznačenými hot-spoty
Tahem porovnejte běžný snímek a termovizi · ilustrační vizualizace
Termovizní snímek fotovoltaických panelů s hot-spoty ● IR 640×512
Reálný termovizní snímek · přehřáté články svítí světle
Detail termovizní a 4K kamery dronu DJI Matrice 4T 112× zoom
Radiometrická termokamera + 4K teleobjektiv

Hot-spot

Jeden přehřátý článek. Nejčastěji následek stínění, znečištění nebo mikrotrhliny. Neřešený hot-spot dokáže panel zničit.

Vadná bypass dioda

Přehřátá třetina panelu. Typicky po přepětí nebo dlouhodobém stínění – panel ztrácí část výkonu trvale.

PID degradace

Postupná ztráta výkonu vlivem napětí vůči zemi. V termovizi se projeví jako celkově teplejší panely v části pole.

I drobné stínění – větev, komín nebo anténa – dokáže panel ohrozit: zastíněný článek se přestane podílet na výrobě, začne se přehřívat a vzniká hot-spot. Proto termovizi doporučujeme kombinovat s revizí a měřením stringů.

Bonusová služba

Dron využijeme i mimo fotovoltaiku.

Když už máme certifikovaného pilota a profi techniku v terénu, nasadíme ji i tam, kde potřebujete dokumentaci nebo termovizi v místech bez bezpečného přístupu.

Střechy a krytiny

Stav po krupobití či vichřici, vady plechu nebo tašek – bez lešení a horolezců.

Komíny a klimatizace

Kontrola nepřístupných prvků na střeše i fasádě.

Termovize budov

Úniky tepla, tepelné mosty, nezateplená místa.

Pro pojišťovnu

Průkazné snímky před a po škodní události s časovou stopou.

Průmyslové areály

Velké střechy, haly a výškové objekty v jednom letu.

Stavební dokumentace

Průběh stavby, podklady ke kolaudaci i marketingové snímky.

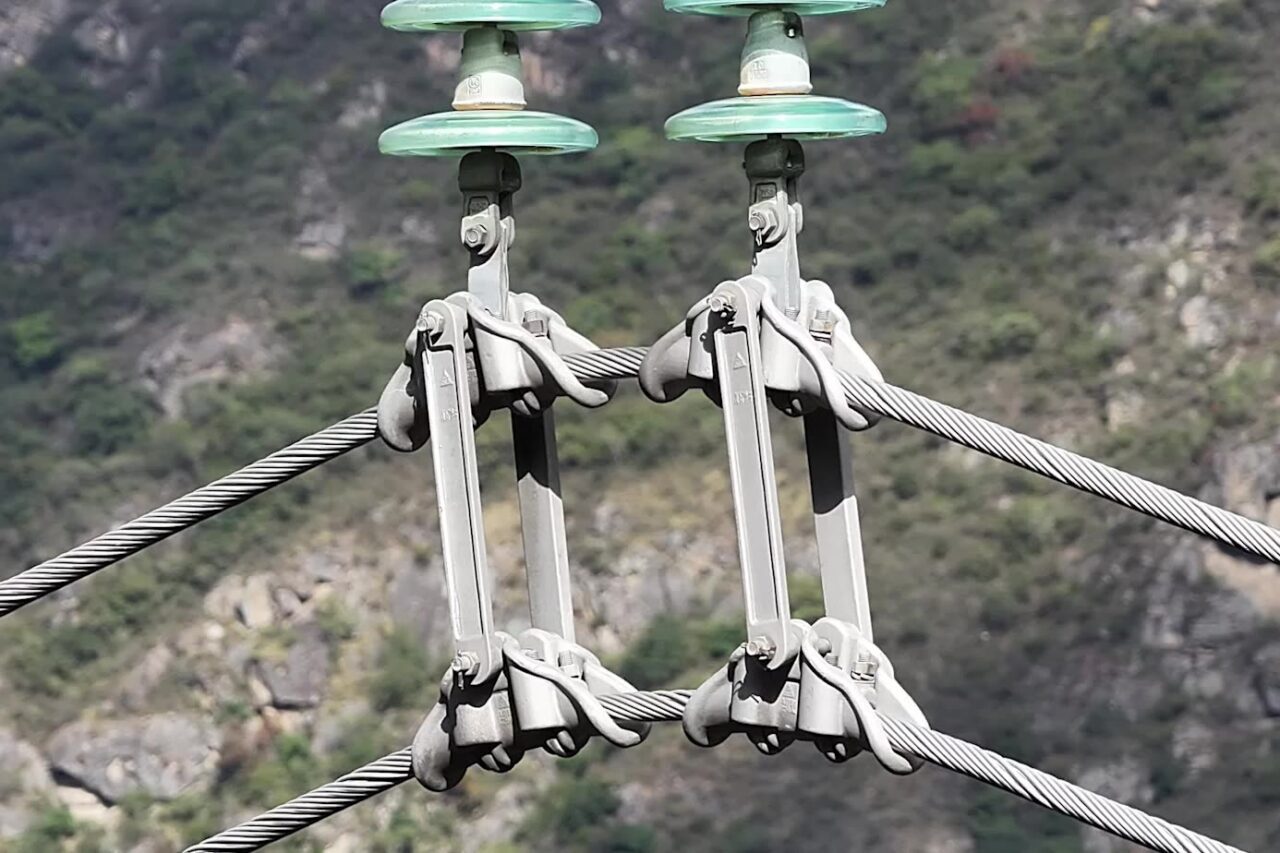

Detail ze vzduchu · 112× hybridní zoom
Co uvidíte

Detail, na který se ze země nedostanete

Teleobjektiv se 112× hybridním zoomem přiblíží prasklou tašku, odchlípnutý plech i konektor na panelu – bez lešení, bez horolezců a bez vstupu na střechu.

Letecké snímkování
cena individuálně dle objektu, počtu letů a vzdálenosti

Nezávaznou nabídku posíláme do 24 hodin od poptávky. Lze kombinovat s revizí FVE – při souběhu dáváme slevu.

Poptat snímkování →
Časté dotazy

Termovize v otázkách

Co konkrétně termovizní inspekce dronem najde?

Hot-spoty (lokální přehřátí článku), vadné bypass diody (přehřátá třetina panelu), PID degradaci, mikropraskliny, špatné MC4 konektory a stínění. Vše bez nutnosti sundávat panely. Cenná je zejména u větších FVE a SVJ, kde fyzická kontrola není reálná.

Kdy má termovize největší smysl?

Když výroba nesedí s očekáváním a měření na DC straně nic zásadního neukáže, při přebírání elektrárny po jiné firmě, po krupobití nebo vichřici a jako pravidelná kontrola u instalací, kde by fyzická prohlídka znamenala lezení po střeše.

Za jakého počasí se létá?

Potřebujeme dostatečné ozáření a klidnější vzduch, aby byly teplotní rozdíly průkazné. Termín proto plánujeme podle předpovědi – letíme v době, kdy má snímkování vypovídací hodnotu, ne jen abychom odškrtli návštěvu.

Létáte i mimo fotovoltaiku?

Ano. Máme certifikovaného pilota i profesionální techniku, takže dokumentujeme střechy a krytiny, komíny a klimatizace, termovizi budov, průmyslové areály i průběh stavby. Podklady jsou použitelné i pro pojišťovnu.

Poptávka

Objednat let

Napište, o jaký objekt jde a co potřebujete zjistit. U fotovoltaiky se hodí i výkon elektrárny a jak dlouho výroba nesedí.
